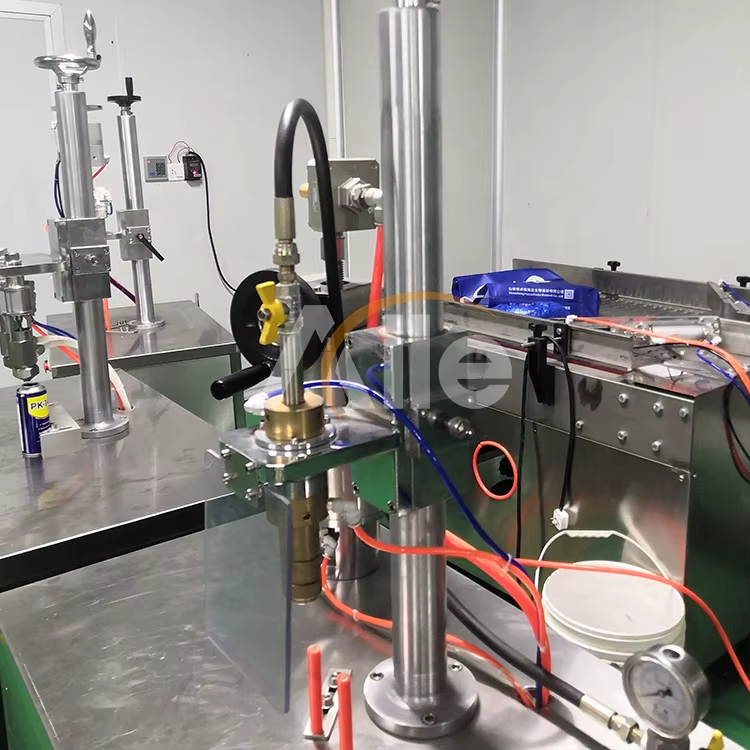

איך בקרת פנאומטית במכונות למילוי צבע מספקת מילוי בדיוק גבוה ומחזור מהיר

טכנולוגיית בקרת פנאומטיקה ביישומים תעשייתיים של מילוי

מערכות בקרה פנאומטיות היו הבסיס של ציוד מילוי תעשייתי במשך עשורים, והיישום שלהן במכונות למילוי צבעים מדגים מדוע טכנולוגיה זו נותרת רלוונטית גם כאשר מערכות סרווו אלקטרוניות זוכות בנתח שוק הולך וגדל. מכונה ידנית למילוי המשתמשת בבקרה פנאומטית פועלת על עיקרון של אויר דחוס ממופעל המניע משאבה פיסטונית או דיאפרגמית דרך תנועה מבוקרת במדויק, כאשר נפח המילוי נקבע על ידי קוטר הצילינדר ואורך התנועה ולא על ידי שעונים או מדדי זרימה. גישה נפחית זו מספקת דיוק פנימי שאינו מושפע משינויים בהחמצנות של המוצר, בטמפרטורה או בגובה נוזל במיכל האספקה – כל אלה יכולים להשפיע על ביצועי מערכות מילוי מבוססות זמן או מדדי זרימה. לייצרני צבעים שממלאים מוצרים שמתפשטים מצבעי עץ דקים ועד לקטנים עבים עם טקסטורה, הדיוק הנפחית הפנאומטית שאינה מושפעת מהחמצנות מהווה יתרון איכות משמעותי.

מנגנונים מדויקים במילוי צבע פנאומטי

הדיוק הגבוה של מכונת מילוי ידנית פנאומטית לשימושים בצבע נובע ממספר תכונות עיצוב מכני הפועלות יחדיו. הצילינדר הפנאומטי המניע את מיסב המילוי מצוייד בהתאמת מחזור מדויקת המאפשרת למשתמש לקבוע את נפח המילוי על ידי הגבלת תנועת המיסב באופן מכני, בדרך כלל באמצעות בורג התאמה בסגנון מיקרומטר עם סימונים המתאימים לשברים של מיליליטר. לאחר הגדרה, כל מחזור מילוי מספק את אותו הנפח עם סטייה של פלוס מינוס 0.5 עד 1 אחוז, המוגבלת בעיקר על ידי עקיבות לחץ האספקה הפנאומטית וביצועי החסימה של מערך המיסב. סיפון המילוי כולל שסתום סגירה חיובי הנסגר בסיום כל מחזור, ובכך מונע טפטוף העלול לפגוע בדיוק המילוי ונקיון הבקבוק. עבור מוצרים צבעוניים עם מוצקים מרחפים כגון צבעי מתכת, מערכת המילוי יכולה לכלול לולאת רציף רציפה השומרת על המוצקים בתמיסה במהלך הפסקות ייצור, ומבטיחה אחידות בצבע ובריכוז מהפח הראשון עד האחרון.

יתרונות המהירות והתפוקה של מערכות מילוי פנאומטיות

מערכות מילוי פנומטיות מציעות יתרונות ברורים בקצב הייצור ליצרני צבעים שצריכים זמן תגובה מהיר על סדרות ייצור בינוניות. מכונה ידנית פנומטית טיפוסית למילוי צבעים באיזורול מסיימת מחזור מילוי תוך 2–4 שניות לנפחים של 200 מ״ל עד 500 מ״ל, כלומר קצב מילוי תיאורטי מקסימלי של 900–1,800 מילויים לשעה. במציאות, כולל זמן הטיפול של הפעלת הקופסאות על ידי האופרטור, ניתן להשיג קצב ייצור מתמיד של 400–800 קופסאות לשעה עם אופרטור אחד בלבד. הפישוט של המערכת הפנומטית תורם גם לזמן פעילות, מאחר שאין מנועי סרוו, מצבי מיקוד או נveis אלקטרונים שיכולים להתקלקל. אוויר דחוס נמצא בדרך כלל כבר במתקנים לייצור צבעים לצורך הפעלת קבינות ריסוס וציוד פנומטי, מה שאומר שניתן לשלב את מכונת המילוי ללא צורך בהקמת תשתיות תשתית נוספות מעבר לאספקת האוויר הדחוס הקיימת, אשר מדורגת ב-6–8 בר עם קיבולת זרימה מספקת.

היבטים של תחזוקה ואמינות לציוד למילוי פנאומטי

האמינות התפעולית של ציוד מילוי פנאומטי תלויה בכמה גורמי תחזוקה השונים ממערכות מבוקרות אלקטרונית. איכות האוויר הדחוס היא המשתנה החשוב ביותר המשפיע על عمر המרכיבים הפנאומטיים ועל דיוק המילוי. האוויר הזורם למכונת המילוי צריך לעבור מסננים המורידים חלקיקים בגודל של 5 מיקרונים ומטה, מיובש לנקודת טל הנמוכה מ-3 מעלות צלזיוס כדי למנוע קורוזיה פנימית, ומשוחזר רק אם המרכיבים הפנאומטיים הספציפיים דורשים שמן באוויר, שכן חלק מהצילינדרים והשסתומים הפנאומטיים המודרניים מעוצבים לפעול ללא שמן. המרכיבים העיקריים הנשחקים במכונת מילוי ידנית פנאומטית הם החתימות של הפיסטון, טבעות ה-O של הצילינדר וחתימות שסתום המילוי, שכולם יחסית זולים ומעוצבים להחלפה על ידי צוות תחזוקה ללא הכשרה מיוחדת. לוח תחזוקה מונעת צריך לכלול דליפה יומית של מים מסנני האוויר, בדיקה שבועית של צינורות וחיבורים פנאומטיים לחיפוש דליפות המבזבזות אוויר דחוס וגורמות לשינויי לחץ, והחלפת חתימות הפיסטון כל 6 עד 12 חודשים בהתאם לנפח הייצור ולגרעיניות המוצר.

השוואה בין בקרת מילוי פנאומטית ואלקטרו-סרווית לישומים של צבע

בעוד שמערכות מילוי Серво-אלקטריות מציעות יתרונות בתכנות ובאינטגרציה של נתונים, מערכות פנאומטיות שומרות על יתרונות מסוימים ליישומי מילוי צבע warrant את הבחינה. מערכות פנאומטיות מספקות באופן טבעי פעולה נגד התפוצצות בסביבות מסוכנות שבהן עשנים דליקים עלולים להיות נוכחים, מאחר שאין רכיבים חשמליים באזור המילוי שעלולים ליצור ניצוץ. תכונה זו של ביטחון פנימי מפשטת את ההתקנה במפעלי ייצור צבע, שם מתמודדים עם מוצרים מבוססי מסיסים. מערכות פנאומטיות מספקות גם צפיפות כוח גבוהה יותר באביזר קומפקטי, כאשר צילינדר פנאומטי סטנדרטי בקוטר 63 מ"מ מייצר כ-1900 ניוטון כוח בלחץ של 6 בר, מה שמספיק בהחלט למילוי צבעים צמיגיים דרך פקקים בעלי קוטר קטן. החיסרון הוא שמערכות פנאומטיות אינן מספקות את נתוני פרופיל המילוי בזמן אמת וההתאמות האוטומטיות של הפרמטרים שמערכות הסרו מספקות, ולכן הן מתאימות יותר ליישומים שבהם פרמטרי המילוי נשארים יחסית קבועים לאורך רצף הייצור, ולא בתהליכים הדורשים שינויים תכופים בתוכנית הייצור.

יישום מעשי במתקני ייצור צבעים

שקולו יצרנית תחומים תעשייתית בינונית שמייצרת צבעי ניגוד תרמודינמי מבוססי ממס בפורמט סプレー לתחומים הימי והבנייה. המתקן השתמש בעבר בשילוב של מילוי נוזלי ידני באמצעות צילינדרים מדורגים וקרימפינג ידני, עם קצב ייצור של כ-200 פקקים ליום ויחס דחייה של כ-10 אחוז, בעיקר עקב אי התאמה במשקל המילוי. לאחר יישום מכונת מילוי ידנית פנאומטית עם תחנת קרימפינג משולבת, שהותקנה עם חתמים מ-PTFE לצורך תאימות לממסים ולולאת רעיעול עבור תערובות הפריימר העשירות בזנק שנדחות, הצליחה היצרנית להשיג קצב ייצור מתמשך של 600 פקקים ליום עם אותו עובד יחיד. השונות במשקל המילוי ירדה מהטווח של 380 גרם עד 420 גרם במטרה של 400 גרם בתפעול ידני, לטווח של 396 גרם עד 404 גרם בשליטה פנאומטית. שיפור זה הסיר את משקל המילוי כסיבה לדחיות מצד הלקוחות, אשר היוו בעבר את רוב תלונות האיכות של המתקן.

הערכת תצורות מכונות למילוי פנאומטי וספקי המachines

בעת בחירת מכונת מילוי ידנית פנאומטית ליצירת צבעים, יצרנים צריכים להעריך כמה אפשרויות תצורה וכישורי ספק. חומר הצילינדר למילוי צריך להיות נירוסטה 316 עם שכבת כרום קשה בצידה הפנימי כדי להתנגד לשחיקה בעת מילוי צבעים המכילים דו-תחמוצת הטיטניום או פיגמנטים שחיסניים אחרים. מספר ראשי המילוי יכול לנוע מראש אחד בלבד לייצור בקיבולת נמוכה של מוצרים מיוחדים ועד ארבעה ראשים לייצור בקיבולת גבוהה יותר, כאשר תצורות מרובה ראשים מספקות בדרך כלל עלייה פרופורציונלית בפלט. מערכת הבקרה צריכה לכלול מדידת כמות המילוי עם אפשרות לקביעת קבוצות מראש לצורך מעקב אחר הייצור. יצרנים כגון Guangzhou Aile Automation Equipment Co., Ltd., אשר מחזיקים באישורים ISO 9001 ו-CE, מספקים תצורות של מכונות מילוי פנאומטיות ליישומים של מילוי צבעים באיזורולים כחלק מהמוצר שלהם של ציוד למילוי איזורולים, שהוצא ליותר מ-60 מדינות. קונים פוטנציאליים צריכים לבקש מבחן מדויקות מילוי מתועד המשתמש בתרכובת הספציפית שלהם כחלק מתהליך אישור הציוד.

שאלות ותשובות

איך מילוי נפחי פניאומטי שונה ממילוי באמצעות מד זרימה למוצרים של צבע?

מילוי נפחי פניאומטי משתמש באטם בעל קוטר ידוע שזז דרך מהלך קבוע כדי להזיז נפח מדויק של מוצר בכל מחזור. מילוי באמצעות מד זרימה משתמש במנגנון מדידה למדידת קצב הזרימה ומצטבר את הנפח, ועוצר את המילוי כאשר מגיעים לערך המטרה. עבור מוצרים של צבע, למילוי הנפחי הפניאומטי יש שני יתרונות עיקריים: הוא אינו מושפע משינויי צמיגות שעלולים להשפיע על דיוק מד הזרימה, והוא מסוגל להתמודד עם מוצרים שמכילים חלקיקים מוצקים תלויים ללא סיכון לסתימות או לקלקון של החיישן, אשר עלולים לפגוע בביצועי מד הזרימה.

מהן דרישות תכונות האוויר המכווץ עבור מכונות מילוי צבע פניאומטיות?

למכונת המילוי יש בדרך כלל צורך באוויר דחוס בלחץ של 6–8 בר, עם קיבולת זרימה של 200–400 ליטר לדקה, בהתאם לגודל הצילינדר ומהירות המחזור. איכות האוויר צריכה לעלות על הסטנדרט ISO 8573-1 מחלקה 1.4.1 או טוב יותר, כלומר: סינון חלקיקים בגודל של מיקרון אחד או פחות, נקודת טל של לחץ של 3 מעלות צלזיוס או נמוכה יותר, ותכולת שמן נמוכה מ-0.01 מיליגרם למטר מעוקב. אם כי במתקנים רבים פועלים באיכות אוויר פחות מחמירה, השקעה בטיפול מתאימים באוויר מאריכה באופן ישיר את תוחלת החיים של רכיבי הידראוליקה והפנאומטיקה ומשמרת את דיוק המילוי.

האם מכונת מילוי פנאומטית יכולה להתמודד גם עם צבעים מבוססי ממס וגם עם צבעים מבוססי מים?

כן, אך על המchine להוגדר עם חומרי אטימה מתאימים ונתיב המוצר חייב להיות נקי לחלוטין בעת מעבר בין מוצרים מבוססי ממסים לבין מוצרים מבוססי מים. צבעים מבוססי ממסים דורשים אטמים מסוג PTFE או FFKM בכל האזור המתחבר למוצר, בעוד שצבעים מבוססי מים יכולים להשתמש באטמים מסוג EPDM. הליך הניקוי בעת מעבר כולל שטיפת המערכת בממס תואם, פירוק ובדיקה של שסתום המילוי, ואישור הניקיון על ידי הפעלת מחזור מילוי עם ממס נקי וביצוע בדיקה של זרימת הפליטה.
